FiiO BTR17 - מגבר אוזניות בלוטוס נייד כולל DAC
מגבר האוזניות החדש FiiO BTR17 מביא לידי ביטוי את יכולותיה ונסיונה ארוך השנים של FiiO בתחום פיתוח מגברים ודאקים לאוזניות. במכשיר זה הצליחה FiiO ליצור מכשיר קומפקטי אך עם יכולות של מכשירי קצה כולל ארכיטקטורת אודיו רב ערוצית ואספקת כח הנהוגה בנגני אודיו ברמה גבוהה המשלבים מגבר ודאק. מתקבל מכשיר יוצא דופן באיכותו המציב שוב רף חדש בתחום מגברי הבלוטוס הניידים.
FiiO BTR17 - תכונות עיקריות
- שבב בלוטוס הדגל של קוואלקום QCC5181
- בלוטוס 5.4
- תומך ב-LDAC, aptX Lossless
- כפתור פיזי לתפעול ושליטה בווליום
- תפוקה מוגברת במצב שולחן עבודה 650mW+650mW
- ממירי DAC כפולים ES9069Q*2
- PEQ אקולייזר בדיוק גבוה של 10 רצועות
- שבב 16 ליבות XMOS XU316
- מגבר מאוזן 4 ערוצים +THX AAA 78
- ארכיטקטורת אודיו HiFi רב ערוצית
FiiO BTR17 - ממשק משתמש

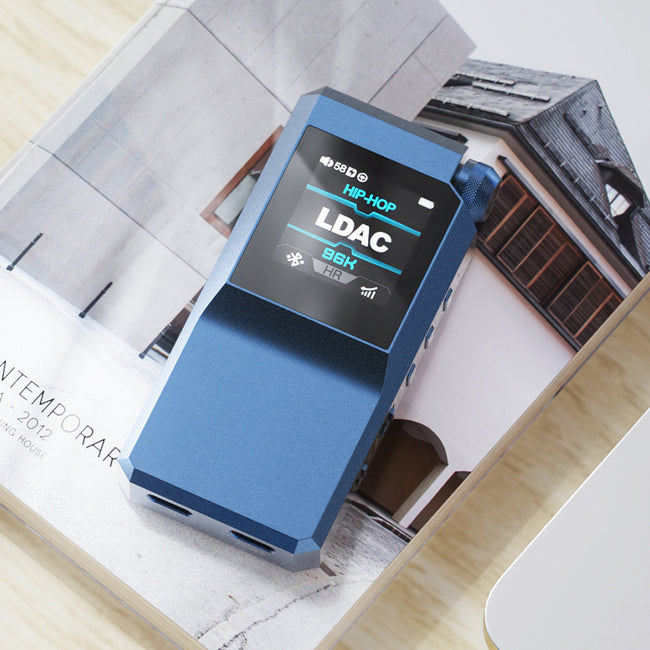

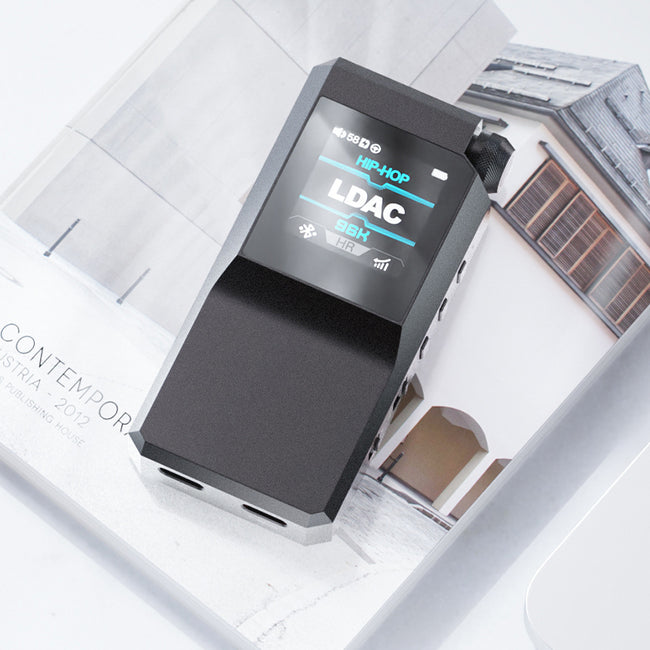

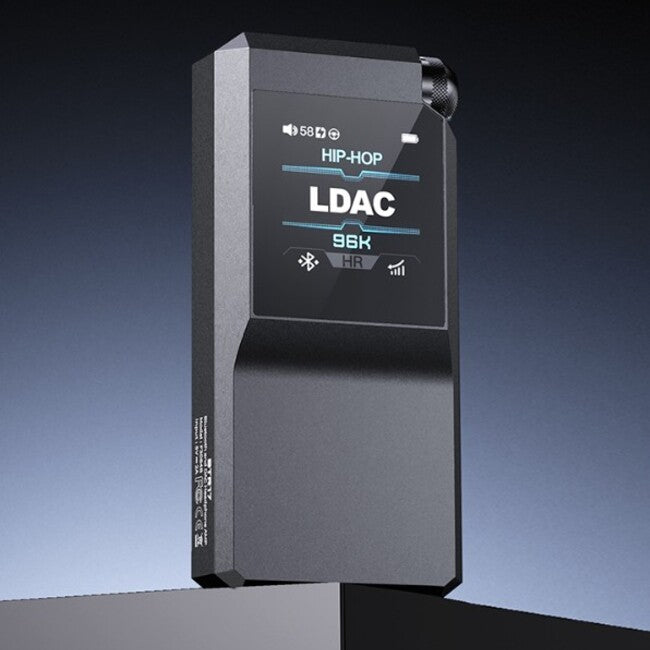

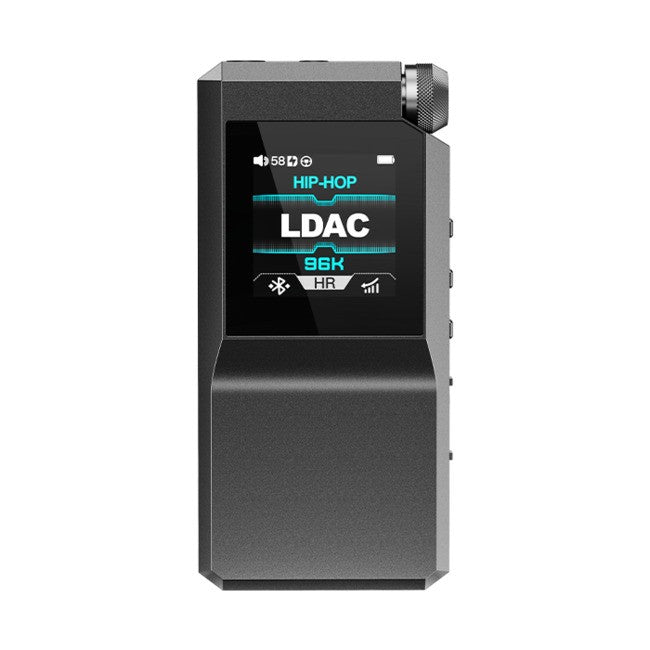

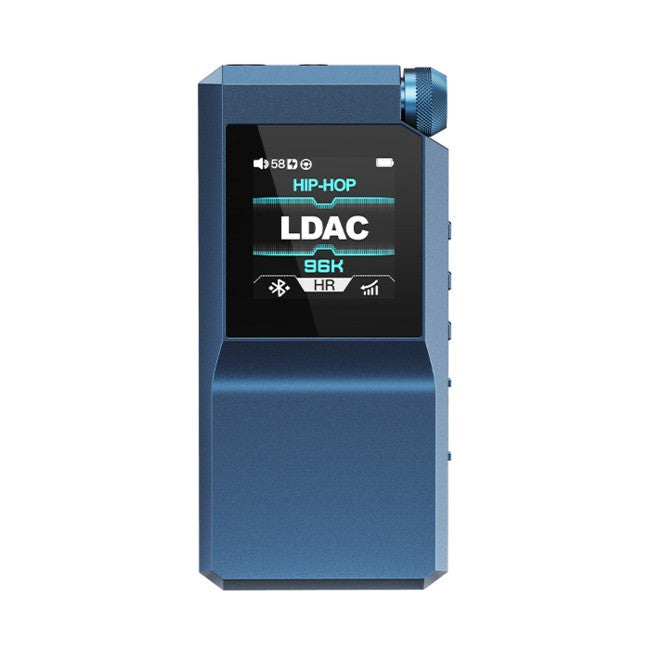

ממשק המשתמש החדש במכשיר זה התאפשר בזכות מסך תצוגה צבעוני IPS בגודל 1.3 אינטש. צבע הפונטים משתנה בהתאם לפורמט האודיו המושמע במכשיר. העיצוב הכולל של BTR17 נועד לאפשר שימוש אינטואיטיבי ולספק את הסטטוס הנוכחי במבט חטוף.
FiiO BTR17 – פונקציות שימוש
יציאות לאוזניות
ישנן שתי יציאות לאוזניות – יציאת סינגל 3.5מ"מ ויציאת באלנס 4.4מ"מ.
יציאת 3.5מ"מ תומכת גם ב CTIA-protocol in-line controls לשליטה בווליום ובדילוג שמע וכו' במכשירים סלולריים.
גיימינג ללא דרייבר
במצב UAC1.0, ניתן לחבר ולשחק עם Switch, PS5 ומכשירים אחרים.
כבל ייעודי
מסופק עם המכשיר כבל מותאם במיוחד של 8 גידים. 6 גידים של נחושת מונוקריסטלית טהורה מטפלים בהעברת הזרם ומספקים שפע של כח וצליל נקי. 2 גידים של נחושת מונוקריסטלית טהורה מצופה כסף מטפלים בהעברת האותות הדיגטליים ומבטיחים העברת אותות ברמת HiFi.
אפליקציית FiiO
האפליקציה של FiiO הנלווית למכשיר פותחת אפשרויות לניצול מלא של יכולות ה BTR17. באמצעות האפליקציה ניתן גם לבצע שידרוגי קושחה בין באמצעות OTA או שידרוגים מקומיים.
FiiO BTR17 – בורר מצבים

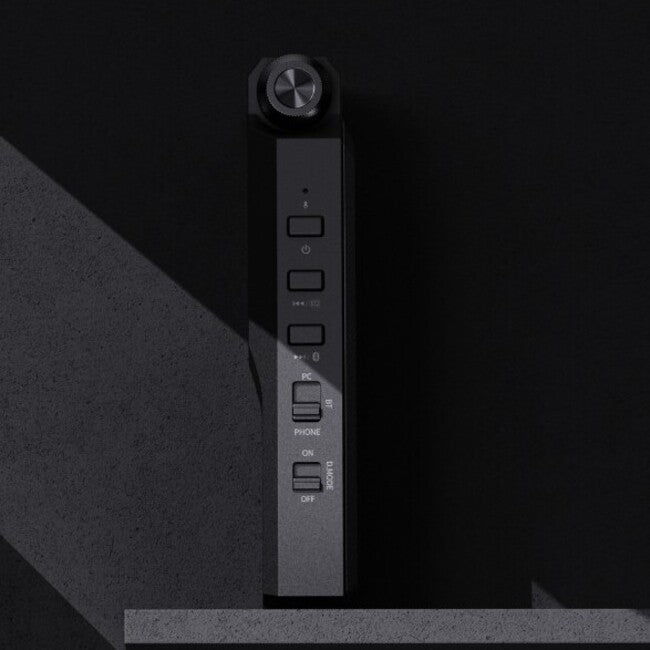

ב-BTR17 בורר מצבים מהיר ונוח ל-PC/BT/PHONE בעל שלושה מצבים המאפשר לו לעבור בצורה חלקה בין מצבי הפעלה. המצבים השונים מאפשרים ל-BTR17 לייעל את מצב אספקת החשמל שלו בהתאם להתקן המחובר, מה שהופך אותו למכשיר גמיש ויעיל יותר.
מחשב (כרטיס קול של מחשב): ההתקן מופעל לחלוטין על-ידי המחשב.
BT (Bluetooth DAC&Amp): המכשיר מופעל באמצעות הסוללה הפנימית, וכאשר הוא מחובר ל-USB ניתן להשתמש בו לטעינה ואספקת חשמל.
טלפון (פלאג טלפון): הסוללה הפנימית של המכשיר משתתפת באספקת החשמל, ומפחיתה את צריכת החשמל מהטלפון המחובר
FiiO BTR17 - כפתור עוצמת קול הניתן ללחיצה

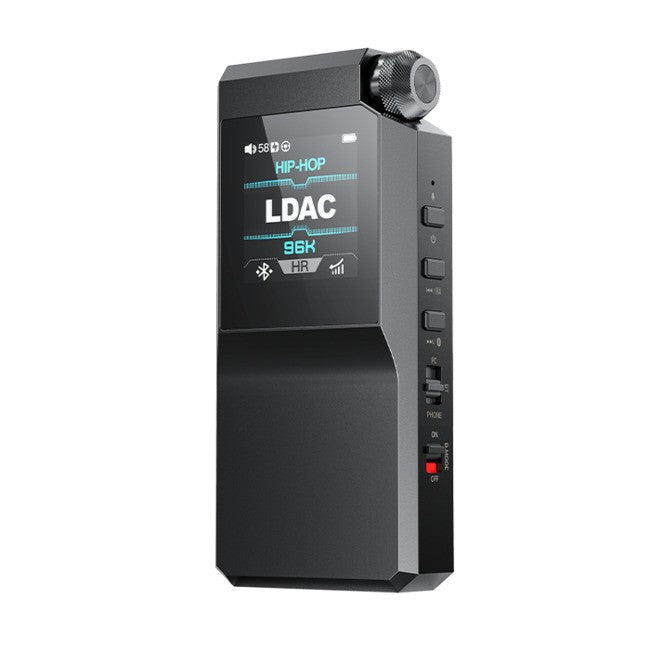

כפתור הווליום המושך את העין מעוצב כחרוט. מלאכת המחשבת שהושקעה בכפתור זה, ניכרת הן בלחיצה והן בסיבוב, ומעניקה תחושה של שליטה מעודנת במכשיר.
FiiO BTR17 – מבנה

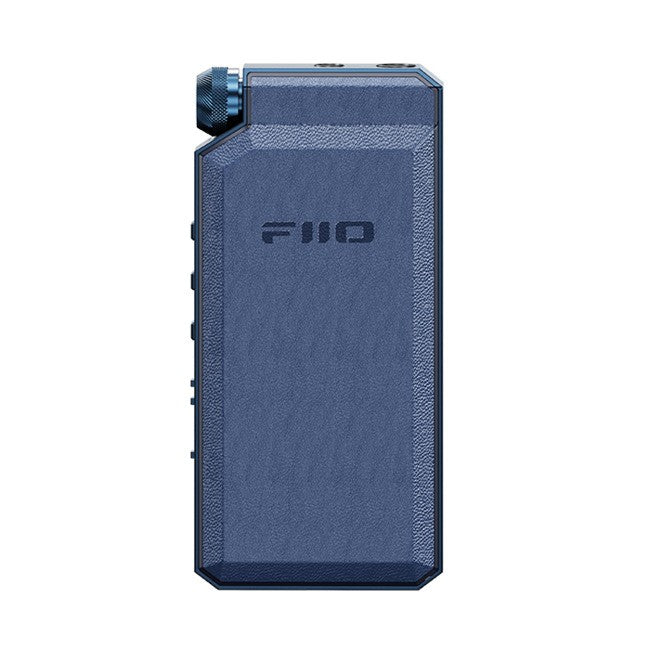

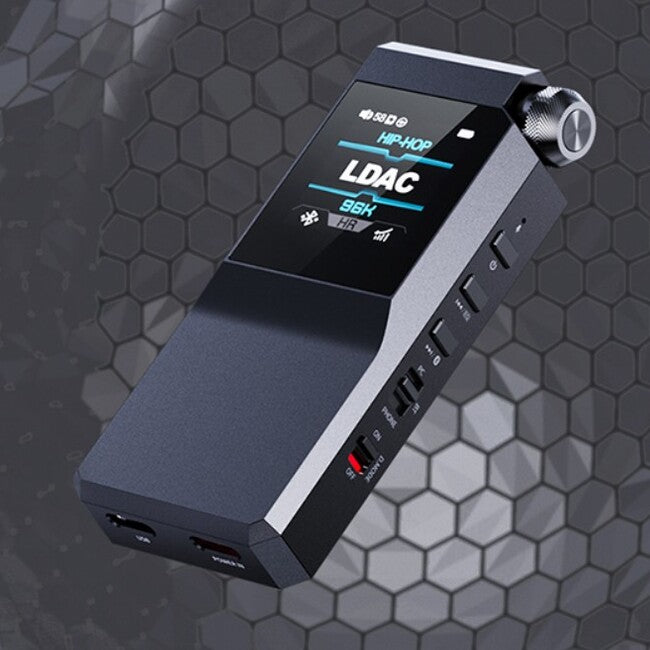

גוף המכשיר בנוי מסגסוגת אלומינים קשיח בעיבוד תלת-מימד, עם כיסוי אחורי מעור חדשני המוצמד לגוף ובשילוב עם החלק הקדמי השקוע בחלקו, מסייעים ביצירת אחיזה יציבה ונוחה במכשיר.
FiiO BTR17 - PEQ
FiiO השקיעה רבות בשילוב עמוק של התוכנה והחומרה בBTR17 על מנת לקבל אפליקציה וממשק אינטרנט ידידותי למשתמש. למכשיר זה צורף אלגוריתם PEQ משופר, המאפשר למשתמש לכוונן בעדינות את ערכי EQ, מצבי Gain רוחב התדרים וערכי Q בהתאם להעדפה האישית. יכולות אלו מאפשרות לדמות או לתקן עקומות תדר של מגוון אוזניות. בנוסף ניתן לייבא, ליצא לחלוק ולשמור עקומות תדרים ובכך להצטרף להנאה מכוונון התדרים.
FiiO BTR17 - ממירי DAC
בתוך ה-BTR17 יש שני ממירי DAC ESS ES9069Q המבוססים על ארכיטקטורת Hyper Stream של 32 סיביות מהדור הרביעי, ומשיגים ביצועים גבוהים תוך שימוש בפחות חשמל. ארכיטקטורה זו עוזרת להפחית עוד יותר את הרעש הדיגיטלי בתוך ה-DAC, ומאפשרת לו להגיע לטווח דינמי של 130dB ועיוות הרמוני כולל של 120dB-. התוצאה היא צליל מוזיקלי עשיר יותר על רקע שמע נקי יותר.
FiiO BTR17 - מגבר אוזניות
בBTR17 מותקן מגבר אוזניות +THX AAA 78 בו נעשה גם שימוש בדגמים מוצלחים אחרים של FiiO לדוגמא בדונגל KA17 ובנגן M23.
העיצוב המאוזן של ארבעה ערוצים המשתמשים ב 8 שבבי Op-Amp במקביל, מבטיח עוצמה חזקה אך מבוקרת, לקבלת צליל ברור וטבעי.
FiiO BTR17 - D.Mode (מצב שולחן עבודה)
ב-BTR17 יש מתג D.Mode ייעודי (מצב שולחן עבודה) יחד עם יציאה לחיבור ספק כוח עצמאי חיצוני. במצב שולחן עבודה, כשה-BTR17 מחובר לטלפון, ניתן לחבר בו זמנית ספק כוח חיצוני ל-BTR17 באמצעות יציאת החשמל הייעודית שלו. המשמעות היא שהסוללה של ה-BTR17 תופעל לחלוטין באמצעות USB, מה שלא רק מונע טעינת יתר ופריקת יתר של הסוללה המובנית שלו, אלא גם אומר שהוא מסוגל להפיק פלט שמע חזק מבלי לצרוך את הסוללה של הטלפון המחובר.
FiiO BTR17 – כח הגברה
כאשר יציאת ה-POWER IN מחוברת למתח USB ומצב שולחן העבודה מופעל, מגבר האוזניות THX ישתמש בארבעה Op-Amps במקביל ליצירת הזרם הנדרש להגברה ובכך לשחרר את מלוא פוטנציאל המגבר. התוצאה היא הספק פלט מאוזן של עד 650mW+650mW, עלייה מדהימה של 203% בהשוואה ל-BTR7 ובדומה למגברים שולחניים יעודיים.
FiiO BTR17 - קוואלקום
ה- BTR17 מצויד בשבב הדגל החדש של קוואלקום QCC5181, אשר תואם לתקן Bluetooth LE Audio ובעל קיבולת רוחב פס שידור של 2.1Mbps, המאפשרים אודיו איכותי במערכת aptX Adadaptive ברמת CD למרות שמדובר בשידור בלוטוס.
בנוסף, ה-BTR17 תומך גם בתקן ה- Bluetooth 5.4 ובקודקי בלוטוס -LDAC, aptX Adaptive 96kHz/24bit, אשר בשילוב עם טכנולוגיית Snapdragon Sound חווית האזנה ב-Bluetooth מעולם לא נשמעה כל כך טוב.
FiiO BTR17 - XMOS
שבב ה-USB המשמש את ה BTR17 הוא ספינת הדגל XMOS XU316, המתהדר בהשהייה נמוכה, שידור יציב ותאימות טובה יותר מבמכשירים דומים. תמיכה באודיו 768kHz/32bit, DSD512 וב MQA פירושה שהשבב יכול להתמודד כמעט עם כל סוג שמע סטרימינג. עוצמת המחשוב הנרחבת של ה-XU316 מאפשרת גם PEQ בחדות גבוהה התומך באודיו של עד 192kHz.
FiiO BTR17 - ארכיטקטורת אודיו
ה-BTR17 משלב עיבוד אותות ברמת נגן HiFi וזאת בתוך גוף די קומפקטי. אותות דיגיטליים מטופלים במיומנות על ידי האודיו הדיגיטלי עם השעון הכפול ועם ה DAC. הגברה מוקדמת של LPF ועיבוד שמע אנלוגי רב-שלבי מבטיחים שהפרטים והטווח הדינמי בתוך אותות השמע משוחזרים במדויק.
FiiO BTR17 - ספק כוח רב-שלבי
בתוך ה-BTR17 יש ספק כוח מדויק בעל שלושה שלבים ושלוש ערוצים עיקריים. השלב הראשון מורכב מסינון + הגנת מתח יתר, הרמה השנייה מטפלת בהמרה DC-DC, והשלב השלישי מורכב מייצוב מתח LDO ברמת דיוק גבוהה. יש ערוצי אספקת חשמל עצמאיים ונפרדים עבור האות הדיגיטלי, המרה דיגיטלית לאנלוגית וחלקי הגברה אנלוגיים של מעגל השמע וכן יותר מ-10 ערוצי אספקה קטנים יותר. ספק כוח זה שתוכנן במיוחד מספק אנרגיה יציבה ושופעת, ומניח בסיס איתן לאיכות צליל מעולה.
FiiO BTR17 – הגנה מקיפה
המכשיר מגובה במערכות הגנה לזיהוי טמפרטורת יתר, בקרה על יציאת DC המונעים גרימת נזק למכשיר ולאוזניות אם מתגלים תנאים חריגים וכדי לאפשר שימוש בטוח יותר.
בנוסף, ישנה הגנה להגבלת עוצמת הקול, המונעת עוצמות חזקות בשוגג ומגינה מפני נזקי שמיעה
FiiO BTR17 – אחריות
אחריות לשנה על ידי היבואן הרשמי
FiiO BTR17 – מה בקופסה
FiiO BTR17 – טבלת נתונים
| General Specifications | |||
| Name/Model | BTR17 | Hardware solution | DAC: ES9069Q*2, USB DAC: XMOS XU316*1, Bluetooth: QCC5181 |
| Color | Black/Blue | Volume control | Physical volume knob |
| Weight | About 73.4g | Dimensions | About 16.3×41.2×86.6mm |
| Driver-free mode (switch mode) | Supported | Desktop mode | Supported |
| MQA | MQA full decoding | Channel balance | ＜0.2dB |
| Gain | L/H | Status indication | Displays Bluetooth codec, volume level, gain, USB mode, sampling rate, etc. |
| Display | 1.3-inch color IPS display | Firmware upgrade | Bluetooth firmware supports OTA upgrade |
| Bluetooth reception (5.4) | AAC/SBC/aptX/aptX Adaptive/aptX Lossless/aptX HD/LDAC | XMOS/System firmware supports upgrade through USB | |
| Max supported sampling rate | PCM: Up to 768kHz/32bit | Adaptive impedance | PO: 8~150Ω |
| DSD: Up to DSD512 (Native), DOP256 | BAL: 8~300Ω | ||
| Bluetooth codec indication (light color indicator and characters on display | Blue: SBC; Cyan: AAC; Purple: aptX; Yellow: aptX HD; White: LDAC; Green: aptX Adaptive/aptX Lossless | FIIO Control | Supports settings through app |
| In-vehicle mode | Automatically turn on/off with the vehicle's USB | ||
| Deep standby | Without any connection, it automatically enters power saving shutdown state in 3 minutes, and the timer can be set in the app | Microphone function | Supports Bluetooth voice call, built-in omnidirectional+CTIA in-line control mic |
| Buttons and Ports | |||
| Button | Power on/off*1; Previous track*1; Next track*1; Volume knob (with confirm)*1 | USB | Type-C USB (Power supply/Data transfer)/Type-C USB POWER IN (Orange, Power supply) |
| Headphone out | Standard 3.5mm port | Balanced headphone out | Standard 4.4mm port |
| Slide switch | Mode switch (PC/BT/PHONE)*1; Desktop mode switch*1 | ||
| Power Supply Parameters | |||
| Power supply | DC 5V ≥2A | Charging time | ≤2h |
| Battery Life and Test Conditions | |||
| 3.5mm headphone out: ≥9h | |||
| Audio input | Bluetooth receiving | Bluetooth codec | AAC |
| Volume level | 23 level | Gain | High |
| Display status | Off | Playing track and format | MP3 44.1KHz/16bit |
| EQ | Off | Load | 32Ω |
| 4.4mm balanced headphone out: ≥8h | |||
| Audio input | Bluetooth receiving | Bluetooth codec | AAC |
| Volume level | 18 level | Gain | High |
| Display status | Off | Playing track and format | MP3 44.1KHz/16bit |
| EQ | Off | Load | 32Ω |
| 3.5mm headphone out: ≥10h | |||
| Audio input | Phone mode (slide the mode switch to PHONE position) | Gain | High |
| Volume level | 23 level | Playing track and format | 44.1KHz/16bit |
| Display status | Off | Load | 32Ω |
| EQ | Off | ||
| 4.4mm balanced headphone out: ≥9h | |||
| Audio input | Phone mode (slide the mode switch to PHONE position) | Gain | High |
| Volume level | 18 level | Playing track and format | 44.1KHz/16bit |
| Display status | Off | Load | 32Ω |
| EQ | Off | ||
| Audio Parameters | |||
| Performance and parameters of headphone output (3.5mm, UAC decoding, Desktop mode: High gain) | |||
| Output power | L+R≥330mW+330mW (16Ω, THD+N＜1%) | Output impedance | ＜1Ω |
| L+R≥280mW+280mW (32Ω, THD+N＜1%) | Crosstalk | ≥78dB | |
| L+R≥30mW +30mW (300Ω, THD+N＜1%) | Peak output voltage | 8.5Vp-p | |
| THD+N | ＜0.0015% (1kHz/-18dB@32Ω) | SNR | ≥120dB (A-weighted) |
| Frequency response | 20Hz~80kHz: attenuation＜3dB | Noise floor | ＜3uV (A-weighted) |
| 20Hz~20KHz: attenuation＜0.1dB | |||
| Performance and parameters of balanced headphone output (4.4mm, UAC decoding, Desktop mode: High gain) | |||
| Output power | L+R≥480mW+480mW (16Ω, THD+N＜1%) | Output impedance | ＜1.5Ω |
| L+R≥650mW+650mW (32Ω, THD+N＜1%) | Crosstalk | ≥120dB | |
| L+R≥125mW+125mW (300Ω, THD+N＜1%) | Peak output voltage | 17.5Vp-p | |
| THD+N | ＜0.00035% (1kHz/-10dB@32Ω) | SNR | ≥126dB (A-weighted) |
| Frequency response | 20Hz~80kHz: attenuation＜3dB | Noise floor | ＜2.2uV (A-weighted) |
| 20Hz~20KHz: attenuation＜0.1dB | |||
| Performance and parameters of headphone output (3.5mm, UAC decoding, non-Desktop mode: High gain) | |||
| Output power | L+R≥130mW+130mW (16Ω, THD+N＜1%) | Output impedance | ＜1Ω |
| L+R≥140mW+140mW (32Ω, THD+N＜1%) | Crosstalk | ≥78dB | |
| L+R≥20mW +20mW (300Ω, THD+N＜1%) | Peak output voltage | 6.5Vp-p | |
| THD+N | ＜0.0022% (1kHz/-12dB@32Ω) | SNR | ≥120dB (A-weighted) |
| Frequency response | 20Hz~80kHz: attenuation＜3dB | Noise floor | ＜2.1uV (A-weighted) |
| 20Hz~20KHz: attenuation＜0.1dB | |||
| Performance and parameters of balanced headphone output (4.4mm, UAC decoding, non-Desktop mode: High gain) | |||
| Output power | L+R≥180mW+180mW (16Ω, THD+N＜1%) | Output impedance | ＜1.5Ω |
| L+R≥300mW+300mW (32Ω, THD+N＜1%) | Crosstalk | ≥105dB | |
| L+R≥35mW+35mW (300Ω, THD+N＜1%) | Peak output voltage | 9.3Vp-p | |
| THD+N | ＜0.0008% (1kHz/-4dB@32Ω) | SNR | ≥122dB (A-weighted) |
| Frequency response | 20Hz~80kHz: attenuation＜3dB | Noise floor | ＜2.3uV (A-weighted) |
| 20Hz~20KHz: attenuation＜0.1dB | |||
