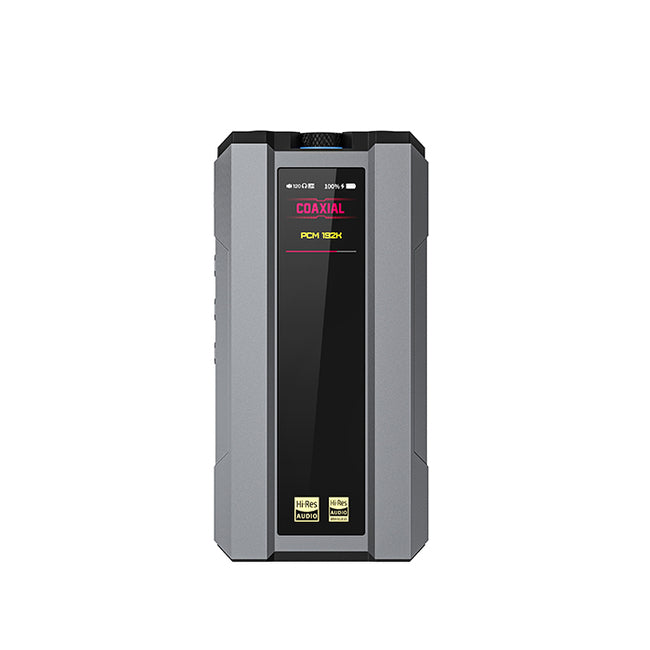

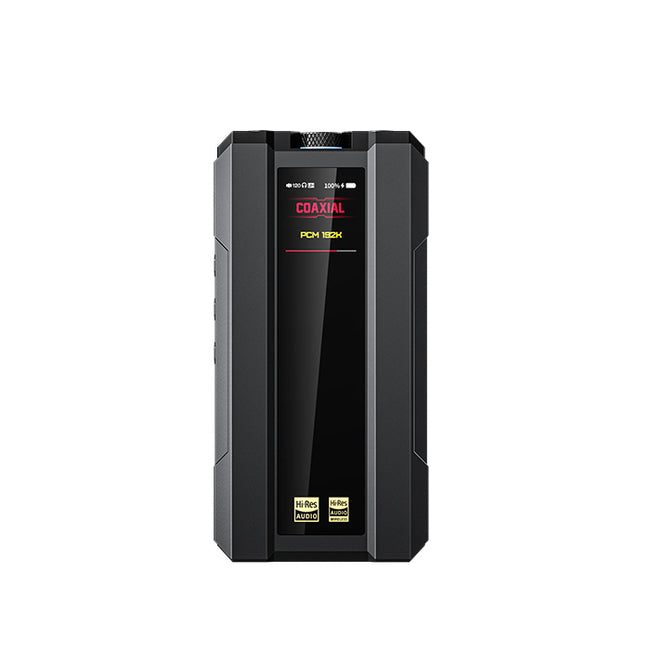

FiiO Q15 - DAC and Headphone Amplifier

FiiO Q15 - מגבר אוזניות ודקודר שולחני/נייד יוקרתי, כולל בלוטוס

FiiO Q15 - תכונות עיקריות

§        הספק פלט גבוה של 1600mW

§        שילוב של שני שבבי AKM DAC מסדרת הדגל AK4191EQ+AK4499EX

§        QCC5125+XU316

§        חיבורי בלוטוס/USB/ קואקסיאלי

§        PEQ

§        צג IPS בצבע מלא

§        מעגל שמע בן 5 רמות

§        מצבי אספקת חשמל כפולים למחשב שולחני/נייד

§        הגנה מקיפה

FiiO Q15 - מצב שולחן עבודה

ה-Q15 כולל מצב שולחן עבודה חדש, הכולל חיבור Type-C נפרד. כאשר ה-Q15 מופעל במצב PD, ה-Q15 יופעל חיצונית תוך עקיפת הסוללה לחלוטין, מה שיאפשר חוויה דמויית שולחן עבודה גם במצב נייד.

FiiO Q15 - הספק פלט

כאשר מכניסים  אותו למצב שולחן עבודה, ה-Q15 ביציאת באלנס מסוגל להוציא 1600MW, וזה די והותר כדי להניע בקלות IEMs שונים ואוזניות בגודל מלא.

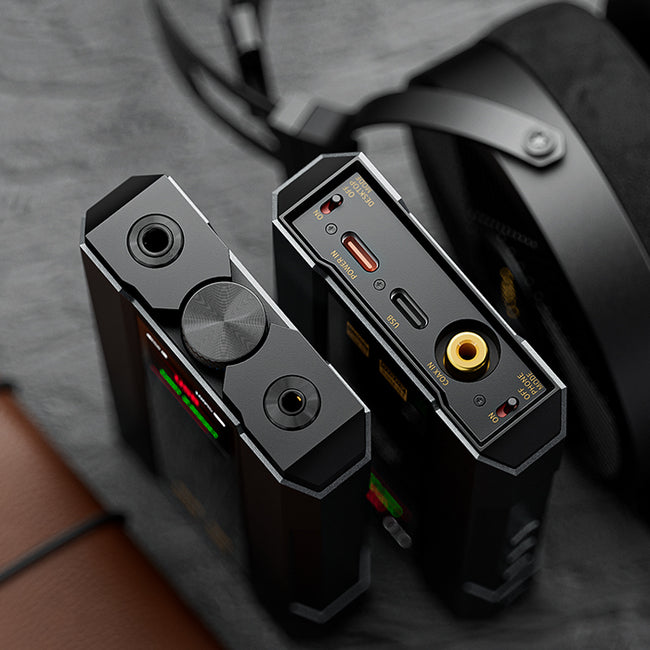

FiiO Q15 - חיבורים

ה-Q15 מצוייד בחיבורי USB DAC, Bluetooth, פענוח קואקסיאלי ומצבים אחרים הכל במכשיר אחד, מה שמקל לחבר סוגים שונים של מכשירים לתרחישי שימוש שונים.

USB: חיבור למחשבים/טלפונים/טאבלטים/קונסולות משחקים ומכשירים אחרים, התומך בעד 768kHz/32bit PCM ו-DSD512

Bluetooth: חיבור לטלפונים/טאבלטים/נגני אודיו דיגיטליים ומכשירים אחרים, תומך ברכיבי codec Bluetooth ברזולוציה גבוהה כולל LDAC/aptX Adaptive

קואקסיאלי: חיבור לתקליטורים/סטרימרים דיגיטליים/נגני שמע דיגיטליים/מקלטים והתקנים אחרים, התומכים בעד 192kHz/24bit, PCM ו-DSD64

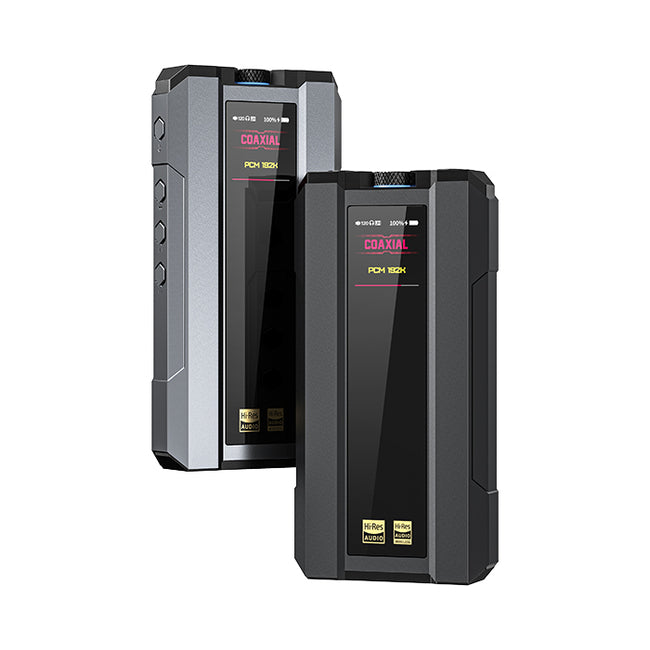

FiiO Q15 - מחבר קואקסיאלי RCA

הודות לחלקים הפנימיים המעוצבים בקפידה, ה-Q15 מגיע גם עם קלט קואקסיאלי. זה מאפשר  לחבר את ה-Q15 ישירות לסטרימרים דיגיטליים ונגני תקליטורים באמצעות כבלים קואקסיאליים רגילים, ולמנוע הפסדים מאי שימוש בחיבור ישיר.

FiiO Q15 - תצוגה ובקרה

תצוגת ה-IPS בצבע מלא מקלה לראות את המצב הנוכחי של המכשיר, כגון קצב הדגימה הנוכחי, עוצמת הקול, עוצמת ההגברה ומידע אחר. כפתור עוצמת הקול האינטואיטיבי מסייע גם לכוונן את עוצמת הקול וגם לנווט בקלות בין ההגדרות.

FiiO Q15 - מתג מצב טלפון

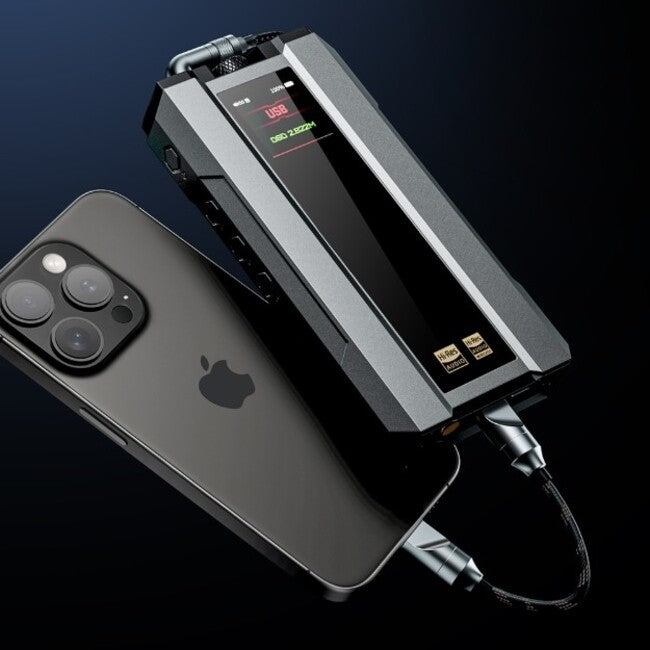

מהנדסי FiiO הטמיעו מתג "מצב טלפון" בלחיצה בודדת כדי להפוך את ה-Q15 למתאים יותר לשימוש עם טלפונים. במצב הפעלת טלפון ה-Q15 יופעל על ידי הסוללה המובנית, ולא יצרוך את הסוללה של הטלפון.

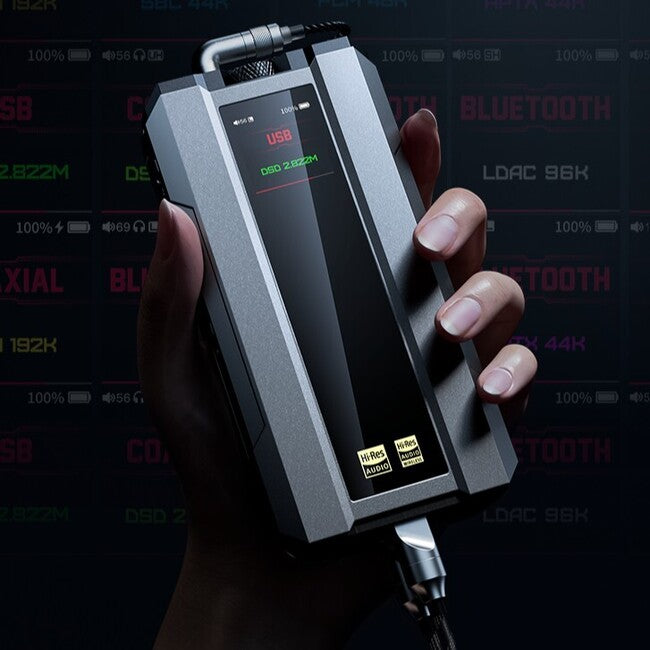

FiiO Q15 - גודל ותחושה

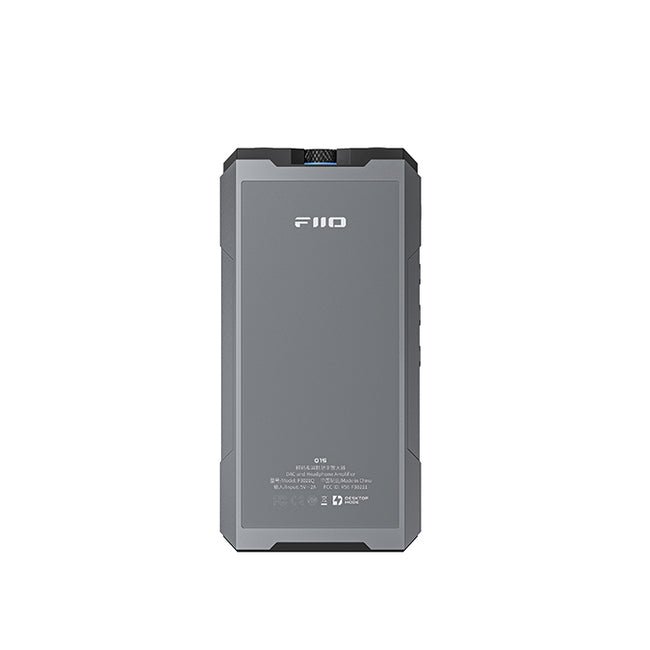

זו הפעם הראשונה שה-Q15 משתמש בזכוכית AG לפאנל האחורי שלו, שהוא נגד שריטות ונגד טביעות אצבע אך עם מגע עדין. השילוב עם יחס גודל הזהב של 18:9 הופך אותו לנוח לשימוש הן כאשר הוא מוחזק ביד והן כאשר הוא מצורף למכשירים ניידים אחרים. בין אם בשימוש בדרכים או בנסיעת עסקים, אפשר בקלות לשמור על צליל איכותי.

FiiO Q15 - PEQ

ה-Q15 מגיע עם 7 הגדרות קבועות מראש של EQ ו-3 הגדרות קבועות מראש של PEQ הניתנות להתאמה אישית. ניתן להשתמש ב-PEQ במצב Bluetooth, מצב USB DAC ומצב קלט קואקסיאלי. באמצעות  אלגוריתם ה-PEQ וממשק המשתמש שפותחו על ידי FiiO, ניתן לבחור את התדרים המדויקים להתאמה יחד עם רמות עוצמת ההגברה ורוחב הפס שלהם - מה שמאפשר לכוונן את הצליל בדיוק הרצוי.

FiiO Q15 – עיצוב פנים וחוץ

שינוי כיוון המסך

ניתן לעבוד עם המסך בכל כיוון והתצוגה תשתנה בהתאם

כפתור רב-תכליתי

הכפתור הרב-תכליתי משמש למגוון פונקציות, התאמת עוצמת הקול, החלפת קלט, הגדרות תפריט וכו'.

מחיצות מסוככות דיגיטליות ואנלוגיות

החלקים הדיגיטליים והאנלוגיים של מעגל השמע מופרדים ומוגנים זה מזה כדי להפחית זליגה בין שני החלקים וכדי להגן מפני הפרעות חיצוניות.

6 פילטרים מובנים

באמצעות הפילטרים ניתן לחוות גם שינויים עדינים בצליל

חיסכון אוטומטי בחשמל

ניתן לקבוע מתי המסך עובר למצב שינה, ובכך לחסוך בצריכת חשמל בהתאם להרגלי השימוש

תמיכה באפליקצייה

ניתן לשלוט במכשיר ולשנות פונקציות שונות באמצעות אפליקציית FiiO Control

FiiO Q15 - הגנה מקיפה

מהנדסי FiiO הטמיעו מספר רב של מנגנוני הגנה מבוקרי חומרה ותוכנה, המאפשרים ליהנות מסאונד נהדר ללא דאגות.

מגבלת עוצמת קול מקסימלית, כדי למנוע נזק לשמיעה; סוללה עמידה בטמפרטורה גבוהה + בקרה מבוססת טמפרטורת טעינה ופריקה דינמית + הגנת טעינה + בידוד סוללה, כולם פועלים יחד כדי להאריך את עמידות הסוללה; מנגנון ההגנה מפני התחממות יתר, מתח יתר ו-DC מאפשר ל-Q15 להוציא כוח ביציבות ובכך לוודא שמעגל השמע פועל כראוי ומבטיח את בטיחות האוזניות המחוברות.

FiiO Q15 -שבבי AKM

ה-Q15 כולל את שילוב של שני שבבי ה-DAC החדשים ביותר של AKM - ה-AK4191EQ+AK4499EX. כאשר הם עובדים במקביל ל"טכנולוגיית ניתוב DWA" שפותחה לאחרונה, ביצועי השמע משתפרים מאוד. התוצאה היא צליל מפורט יותר, אך טבעי וריאליסטי.

FiiO Q15 - רכיבים דיגיטליים

עם רכיבים דיגיטליים באותה רמה כמו אלה של ה-FiiO Q7, ה-Q15 מסתמך על מעבד ARM כדי לממש פענוח USB/קואקסיאלי/Bluetooth, ומסוגל לעבד אותות שמע דיגיטליים עם השהייה נמוכה ויעילות גבוהה.

XMOS XU316 16

תומך בפענוח מלא של 768kHz/32bit PCM, DSD512 ו-MQA

מעבד TI Cortex M4

מבטיח הפעלה יציבה ויעילה של מערכות שונות

מתנדי קריסטל שמע כפולים, אסינכרוני/מסתגל עצמי, ניהול מצב כפול

מאפשר הסתגלות למקורות קול שונים ולקצבי דגימה בצורה מדויקת ויציבה

FiiO Q15 - מעגל שמע

מעגל שמע בן 5 רמות

מעגל שמע שתוכנן בקפידה עם שלבי הגברת אוזניות DAC-IV-LPF מבטיח שה-Q15 מסוגל לטווח דינמי נרחב ולנאמנות צליל מעולה. העוצמות השונות ותכנון המתח המשתנה ממקסמים את הביצועים של מעגל השמע. ישנם מצבי עוצמה נמוכה המתאימים ל IEM ומצבי עוצמה גבוהה המתאימים לאוזניות בגודל מלא.

אחסון אנרגיה נרחב

בתוך ה- Q15 נמצא ספק כוח דיגיטלי-אנלוגי בעל 15 ערוצים, עם מערכות אספקת חשמל לחלק הדיגיטלי, החלק האנלוגי, מגברי אוזניות וכו'. 21 קבלי LDO עם רעש נמוך  עבור ייצוב מדויק,  ו-35 קבלי טנטלום עם התנגדות נמוכה עבור עתודות אנרגיה.

דיוק גבוה ורעש נמוך

מהנדסי FiiO  בחרו במיוחד 60 נגדי סחיפה בטמפרטורה נמוכה ו-28  קבלי NPO בטווח טמפרטורות רחב עבור ה-Q15, המאפשרים לשחזר אודיו באיכות גבוהה בנאמנות מירבית גם בתנאים התובעניים ביותר.

FiiO Q15 – אחריות

אחריות לשנה על ידי היבואן הרשמי

FiiO Q15 - מה בקופסה

FiiO Q15 – טבלת נתונים

General Specifications
Name/Model	Q15	Hardware solution	DAC: AK4191EQ+AK4499EX USB: XMOS XU316 Bluetooth decoding: QCC5125
Color	Black/ Titanium	Volume control	Volume knob
Weight	About 305g	Dimensions	About 143.5x71.75x21.75mm
MQA	Supports MQA Full Decoder	Driver-free mode (switch mode)	Supported
Gain	Ultra High (In Desktop mode, Power in port connected with QC power) /Super High/High/Medium/Low gain mode	Display	1.30-inch TFT (240*240)  bezel-less display
FiiO Control	Supports settings through app	Status display	On the display: Bluetooth codec, sampling rate, charging status, battery level, volume level, input source, gain level, power mode
Sampling rate display	Cyan: 44.1kHz/48kHz Yellow: 88.2/96/176/352.8/384/705.6/768kHz Green: DSD64/128/256/512 Purple: MQA	Bluetooth codec display	Blue: SBC Cyan: AAC Purple: aptX/aptX LL Yellow: aptX HD White: LDAC Green: aptX Adaptive
Channel balance	<0.2dB	Bluetooth reception (5.1)	AAC/SBC/aptX/aptX LL/ aptX Adaptive/aptX HD/LDAC
Max. sampling rate	USB DAC: Up to PCM 768kHz/32bit, native DSD512	Firmware upgrade	Bluetooth firmware supports upgrade through OTA
	Coaxial decoding: Up to PCM 192kHz/24bit		XMOS/system firmware supports upgrade through USB
Recommended impedance	PO:8~150Ω BAL:8~350Ω
Buttons and Ports
Buttons	Power button*1, Play/Pause*1, Previous track*1, Next track*1, Encoder knob (with confirm button) *1	USB	Type-C USB2.0*2  Black USB (charging/data transfer), orange POWER IN (charging)
Headphone output	Standard 3.5mm port	BAL headphone output	Standard 4.4mm port
Line-out output	Standard 3.5mm port (shared PO)	BAL Line-out output	Standard 4.4mm port (shared 4.4mm BAL headphone out)
Digital coaxial input	RCA port	Toggle switch	PHONE MODE switch*1；DESKTOP MODE switch*1
Power Supply Parameters
Power supply	Supports PD fast charging and ordinary charging	Battery capacity	5500mAh lithium polymer battery
charging time	About 3.5h (PD fast charge)
Battery life and test conditions
3.5mm headphone out: ≥9h
Audio input	USB decoding/coaxial decoding	Gain level	Super High Gain mode
Volume level	L40	Playing track and format	MP3 44.1KHz/16bit
Display status	OFF	Charging switch	OFF
Load	32 Ω
4.4mm BAL headphone out: ≥8h
Audio input	USB decoding/coaxial decoding	Gain level	BSuper High Gain mode
Volume level	L 34	Playing track and format	MP3 44.1KHz/16bit
Display status	OFF	Charging switch	OFF
load	32 Ω
3.5mm headphone out: ≥9h
Audio input	Bluetooth	Bluetooth codec	AAC
Volume level	L 40	Gain level	Super High Gain mode
Display status	OFF	Playing track and format	MP3 44.1KHz/16bit
BASS/EQ	OFF	Load	32 Ω
4.4mm BAL headphone out: ≥8h
Audio input	Bluetooth	Bluetooth codec	AAC
Volume level	L 34	Gain level	Super High Gain mode
Display status	OFF	Playing track and format	MP3 44.1KHz/16bit
BASS/EQ	OFF	Load	32 Ω
Audio Parameters
Parts of performance and parameters of headphone output (3.5mm out, USB DAC/Coaxial decoding, Ultra High Gain mode)
Output power	L+R≥750mW+750mW (16Ω, THD+N＜1%)	Output impedance	<1Ω
	L+R≥625mW+625mW (32Ω, THD+N＜1%)	Crosstalk	≥ 72dB
	L+R≥85mW+85mW (300Ω,THD+N<1%)	peak output voltage	14.5Vp-p
SNR	≥ 123dB (A-weighted)	THD+N & Noise	<0.0005%(1kHz/-9dB @ 32Ω)
Frequency response	20Hz~80kHz: damping＜3dB		<0.0004%(1kHz/-6dB @ 300 Ω)
	20Hz~20kHz: damping＜0.1dB	Noise floor	＜3.1uV (A-weighted)
Parts of performance and parameters of headphone output (3.5mm out, USB DAC/Coaxial decoding, Super High Gain mode)
Output power	L+R≥520mW+520mW (16Ω,THD+N<1%)	Output impedance	<1Ω
	L+R≥400mW+400mW (32Ω,THD+N<1%)	Crosstalk	≥ 72dB
	L+R≥55mW+55mW (300Ω,THD+N<1%)	Peak output voltage	11.5Vp-p
SNR	≥ 121dB (A-weighted)	THD+N & Noise	<0.00045%(1kHz/-7dB @ 32Ω)
Frequency response	20Hz~80kHz: damping＜3dB		<0.0004%(1kHz/-4dB @ 300 Ω)
	20Hz~20kHz: damping＜0.1dB	Noise floor	＜3uV (A-weighted)
Parts of performance and parameters of Line-out headphone output (3.5mm out, USB/DAC/Coaxial decoding)
THD+N & Noise	<0.00042%(1kHz/-4dB @ 10KΩ)	SNR	≥ 123dB (A-weighted)
Crosstalk	≥ 105dB	Noise floor	＜1.6uV (A-weighted)
Frequency response	20Hz~80kHz: damping＜3dB	Line output level	2Vrms
	20Hz~20kHz: damping＜0.1dB
Parts of performance and parameters of BAL headphone output (4.4mm out, USB DAC/Coaxial decoding, Ultra High Gain mode)
Output power	L+R≥635mW+635mW (16Ω,THD+N<1%)	Output impedance	<1.5Ω
	L+R≥1610mW+1610mW (32Ω,THD+N<1%)	Crosstalk	≥ 113dB
	L+R≥340mW+340mW (300Ω,THD+N<1%)	Peak output voltage	29Vp-p
SNR	≥ 123dB (A-weighted)	THD+N & Noise	<0.00055%(1kHz/-14dB @ 32Ω)
Frequency response	20Hz~80kHz: damping＜3dB		<0.0003%(1kHz/-2dB @ 300 Ω)
	20Hz~20kHz: damping＜0.1dB	Noise floor	＜4.8uV (A-weighted)
Parts of performance and parameters of BAL headphone output (4.4mm out, USB DAC/Coaxial decoding, Super High Gain mode)
Output power	L+R≥675mW+675mW (16Ω,THD+N<1%)	Output impedance	<1.5Ω
	L+R≥1060mW+1060mW (32Ω,THD+N<1%)	Crosstalk	≥ 113dB
	L+R≥215mW+215mW (300Ω,THD+N<1%)	Peak output voltage	23Vp-p
SNR	≥ 121dB (A-weighted)	THD+N & Noise	<0.00055%(1kHz/-13dB @ 32Ω)
Frequency response	20Hz~80kHz: damping＜3dB		<0.00025%(1kHz/-4.5dB@300Ω)
	20Hz~20kHz: damping＜0.1dB	Noise floor	＜4.8uV (A-weighted)
balanced line headphone output part performance parameters (4.4mm output, USB DAC/coaxial decoding)
THD+N & Noise	<0.00027%(1kHz/-5dB @ 10KΩ)	SNR	≥ 126dB (A-weighted)
Crosstalk	≥ 105dB	Noise floor	＜1.8uV (A-weighted)
Frequency response	20Hz~80kHz: damping＜3dB	Line output level	4Vrms
	20Hz~20kHz: damping＜0.1dB
